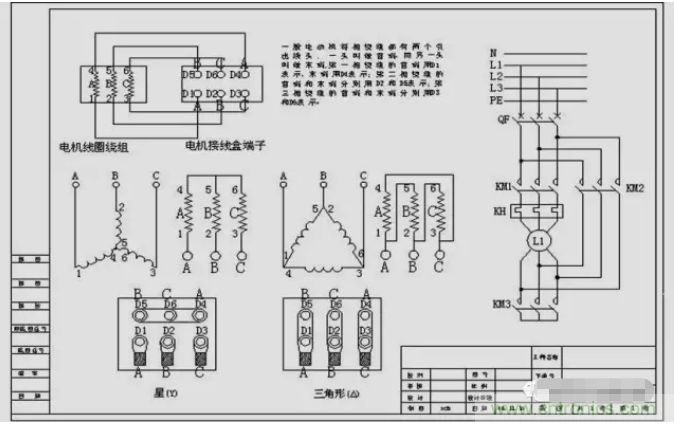

【導讀】作為電工必須學會看圖，包括原理圖，接線圖，電路圖，如果你是搞電機修理的，那還要會看下線圖和擴展圖的，看電路圖和接線圖有個原則：從上到下，從左到右?？吹较裰┲刖W(wǎng)一樣的圖不要著急，按照上面的原則一點點看，慢慢會習慣的。
識電圖，有方法，學要義，捷徑佳，
接線原理詳細看，萬千資料記心間。
標題欄，元件表，讀說明，圖形號，
先從總體到局部，再?gòu)碾娫吹截?fù)載。
主電路，要看詳，副電路，不能忘，
從上到下有順序，從左至右不漏項。
能量徑，信息流，各表圖，要了解，
分析電源到負載，二次回路信號線。
材料表，施工書，總要求，目錄號，
圖樣說明看詳細，識圖重點便明了。
看原理，分主副，交直流，細分清，
先看電源各回路，保護測量控制清。
安裝圖，照主副，經線路，到負載，
不忘電源一段段，元件連接按序看。
展開圖，識讀時，據原理，在回路，
電器元件功能鍵，分別畫在線路間。
平面圖，剖面圖，看土建，看管道，
電氣設備有位置，細看尺寸和投影。
連接線，傳信息，示邏輯，連功能，
多線表示雖麻煩，直觀詳細易辨明。
單線法，也簡單，示三相，要對稱，
單畫互感繼電器，多線文字詳記明。
明暗敷，粗細線，加文字，畫斜線，
標注導線各型號，寬厚截面標中間。
十字形，連T形，導線交，連不連，
就看中心小圓點，明明白白好分辨。
絕緣線，要標記，從屬端，獨立線，
組合標記功能鍵，相位保護極性間。
元器件，圖形號，簡外形，要素號，
集中表示簡單圖，分開表示展開圖。
工作態，畫正常，接觸點，方向致，
左開右閉是規定，下開上閉要記牢!
整定值，數據號，在附件，標記好，
注釋標志要清晰，端子圖形小句號。
家庭電路安裝，包括方方面面很多問題，這裏面難以說的清清楚楚，請您不妨去書店，購買電工手冊，再看看國家的安裝規程手冊。這樣你就能初步掌握安裝方面的知識了。
火線零線并排走，
插座電器并聯接。
三孔插座上接地，
兩孔插座右接火。
電燈開關接火線，
零線直接進燈座。
保險要和火線連，
三腳插頭接外殼。
